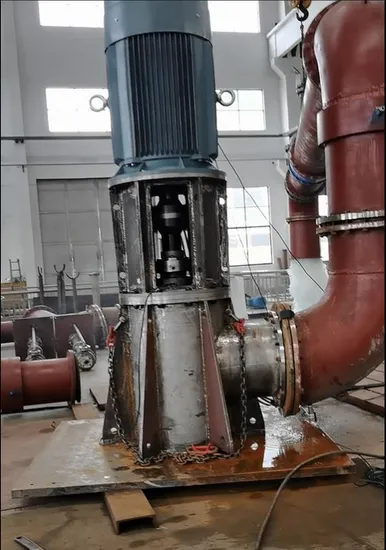

Pompa a turbina ad elica assiale/a flusso misto in acciaio inossidabile duplex ad albero lungo verticale ad alta temperatura per il controllo delle inondazioni, la desalinizzazione dell'acqua di mare e i processi chimici

• Panoramica
• Descrizione del prodotto
• Parametri del prodotto
• Struttura della pompa
• Foto dettagliate
• Caratteristiche della pompa
• Profilo Aziendale
• Domande frequenti

Panoramica

Informazioni di base.

Modello n.	ZLH
Max.Prevalenza	10-30 metri
Capacità massima	20.000 m3/h
Tipo di guida	Motore
Numero della girante	Pompa monostadio
Pressione di esercizio	Pompa a bassa pressione
Tipo di girante influente	Pompa di aspirazione singola
Posizione dell'albero della pompa	Pompa orizzontale
Corpo pompa combinato	Rivestimento del gomito
Altezza di montaggio	Centrifuga ad aspirazione
Girante	Tipo assiale
Utilizzo	Pompa, Pompe, Pompa di circolazione, Pompa di evaporazione
Materiali	Acciaio inossidabile, titanio, Monel, 2205, CD4MCU
Livello del produttore	Livello superiore
Tenuta dell'albero	Tenuta meccanica e imballaggio
Disposizione della pompa	Tubo appeso, orizzontale
Trasmissione della pompa	Accoppiamento diretto, scatola del cambio, cinghie trapezoidali, giunto universale
Flangia standard	Personalizzato
Marca del motore	ABB, Siemens o marchi cinesi rinomati
Cuscinetto della pompa	NSK o marchi cinesi rinomati
Pacchetto di trasporto	Imballaggio standard idoneo al trasporto marittimo
Specifica	Grande portata e bassa prevalenza
Marchio	GF
Origine	Cina
Codice HS	8413709990
Capacità produttiva	11000 pezzi/anno

Imballaggio e consegna

Dimensioni del pacco1000,00 cm * 2220,00 cm * 1000,00 cm Peso lordo del pacco2500,000 kg

Descrizione del prodotto

Breve introduzione alle pompe a flusso assiale verticale:
Una pompa a flusso assiale verticale è un grande dispositivo di pompaggio verticale composto da canale di ingresso, girante, paletta di guida e canale di uscita, utilizzato per il trasporto di liquidi di grande portata e bassa prevalenza, ampiamente utilizzato nel drenaggio e nell'irrigazione agricola, nell'ingegneria idraulica, nelle centrali elettriche, nelle saline, nell'industria chimica e in altri settori. La pompa a flusso assiale verticale è la tipica pompa a palette monostadio con elevata efficienza, grande portata, bassa prevalenza e buona resistenza alla cavitazione. La pompa è installata verticalmente, copre una piccola area, la pala è regolabile, i parametri di prestazione sono regolabili ed è adatta a condizioni di basso livello dell'acqua, il campo di applicazione è molto ampio.

Un'ampia gamma di materiali di alta qualità è adatta a diversi supporti: acciaio inossidabile SS304, SS316, SS316L, 904L, acciaio inossidabile duplex CD4MCu, 2205, 2507, lega 20, Hastelloy, titanio, Monel, nichel...

Applicazioni delle pompe a flusso assiale verticale:

Le pompe a flusso assiale verticale sono adatte per applicazioni di grande portata con bassa prevalenza totale. 1. Drenaggio e irrigazione agricola; 2. Approvvigionamento idrico e drenaggio di centrali elettriche; 3. Prevenzione delle inondazioni urbane; 4. Approvvigionamento idrico urbano; 5. Approvvigionamento idrico e drenaggio di banchine; 6. Trasferimento di acqua in centrali termoelettriche; 7. Innalzamento e abbassamento del livello dell'acqua in banchina; 8. Acquacoltura; 9. Prelievo di acqua dalle saline; 10. Salatura e cristallizzazione a bassa temperatura del processo combinato di soda; 11. Acido fosforico, ottenimento di sale mediante evaporazione dell'acqua di mare e altre industrie chimiche. 12. Grande portata con bassa prevalenza totale. 13. Pompaggio di acqua pulita, acque reflue con piccole particelle e fluidi di processo chimici con piccole particelle.
14. Processo di salatura e cristallizzazione a bassa temperatura della soda combinata.

Parametri delle pompe a flusso assiale verticale:

Struttura delPompa a flusso assiale verticale:

Caratteristiche delle pompe a flusso assiale verticale:

• Passaggio del gomito ottimizzato per migliori prestazioni idrauliche.

• Girante regolabile ad alta efficienza e ampia zona ad alta efficienza.

• La progettazione della pompa a bassa velocità è conforme ai requisiti tecnologici della salatura e della cristallizzazione a bassa temperatura.

• Le pompe a flusso assiale verticale sono ampiamente utilizzate nelle saline, per l'estrazione del sale mediante evaporazione della salamoia, nei processi alcalini compositi, ecc. La selezione di materiali resistenti alla corrosione e di alberi ad alta resistenza garantisce un funzionamento regolare e una lunga durata delle pompe a flusso assiale verticale. Il diametro della coppa di aspirazione della pompa a flusso assiale verticale varia da 225 mm a 3100 mm, il che ne consente un'ampia gamma di applicazioni.

• Progettata appositamente per adattarsi a diverse applicazioni. Con l'aiuto dei nostri ingegneri professionisti, è stato possibile realizzare una progettazione specifica per aumentare la prevalenza, aumentare il corpo della pala di guida e realizzare la funzione di una pompa verticale a flusso misto; un rivestimento antiusura è stato aggiunto alla girante per fluidi contenenti particelle corrosive e dure, in modo da prolungare notevolmente la durata della pompa verticale. L'aumento della pressione del sistema e del livello del liquido può raggiungere lo scopo della circolazione forzata.

Disponiamo di otto officine modernizzate che si estendono su 12.000 metri quadrati, con una capacità produttiva progettata per 18.000 pezzi all'anno. Lo stabilimento è composto da un'officina di fonderia, un'officina di finitura, un'officina di saldatura lamiere, un'officina di assemblaggio e un centro di collaudo. La capacità di sollevamento massima della gru a traliccio è di 50 tonnellate; 510 impianti di lavorazione, ampi e funzionali, soddisfano i requisiti per la produzione di tutti i tipi di pompe industriali.

La fusione di parti e componenti è una parte importante del processo di produzione delle pompe industriali. Il controllo preciso della fusione del materiale della pompa e delle dimensioni del percorso di flusso dei componenti di sovracorrente è il nostro programma di controllo chiave per la qualità dei prodotti delle pompe. La capacità produttiva annua di 8.000 tonnellate di ghisa legata e decine di nuove attrezzature di fusione, come il forno di affinazione AOD e l'analizzatore di spettro, nonché un gruppo di stilisti qualificati, garantiscono l'eccellente qualità delle nostre fusioni.

POMPE PIÙ VENDUTE

CERTIFICATI E BREVETTI

TEST
Centro di collaudo completo per pompe. Garantiamo che il controllo qualità possa essere perfezionato attraverso l'ispezione dei materiali, il controllo dei componenti e i test di prestazione.

CONFEZIONE
Il prodotto viene imballato in base alle esigenze del cliente. Vengono utilizzati pannelli di compensato conformi alle normative internazionali.

Perché scegliere noi?

5 DECENNI
Fondata nel 1967, la nostra lunga storia nella produzione di pompe ci ha portato una vasta esperienza, rendendoci produttori di pompe professionali e classificandoci come una delle fabbriche di pompe più famose in Cina.

OLTRE 500 PERSONALE
Tecnici e operai altamente qualificati e professionisti garantiscono la consegna puntuale e offrono ai nostri clienti soluzioni di pompaggio professionali.

96700m2 LABORATORI
Le grandi e moderne officine e strutture consentono procedure QA&QC efficienti e rigorose, garantendo così prodotti qualificati.

OLTRE 20 FILIALI
Con oltre 20 filiali e filiali in tutta la Cina, offriamo servizi più vicini e tempestivi ai nostri clienti. I nostri clienti esteri provengono da diverse parti del mondo.

OLTRE 3000 CLIENTI
Abbiamo più di 3000 clienti sia in Cina che all'estero, il che è un riconoscimento della qualità dei nostri prodotti e un elogio del nostro servizio.

OLTRE 20 BREVETTI
Sono stati ottenuti più di 20 brevetti, a dimostrazione della capacità di ricerca e sviluppo e a garanzia della qualità del prodotto.

D: Quanto è lunga la storia della vostra fabbrica?
A: La nostra fabbrica è stata fondata nel 1967.

D: Quanti dipendenti ha la vostra fabbrica?
R: Abbiamo circa 500 dipendenti.

D: Quali certificazioni internazionali possiede la vostra fabbrica?
A: Abbiamo API, CE, ISO9001...

D: La vostra fabbrica ha una fonderia per voi?
R: Abbiamo due fonderie nella nostra fabbrica.

D: Che tipo di servizio post-vendita può fornire la vostra fabbrica?
R: In genere, la maggior parte dei problemi può essere risolta con una videochiamata gratuita. Ma è disponibile anche un servizio a pagamento.

D: Qual è la garanzia del vostro prodotto?
A: 12 mesi dalla messa in servizio o 18 mesi dalla spedizione, a seconda di quale evento si verifichi per primo.

D: Qual è la capacità produttiva annuale del vostro stabilimento?
A: Circa 20.000 pezzi di vari tipi di pompe.

Descrizione del prodotto Parametri del prodotto

Portata:	Q=250~55000(m³/h)
Prevalenza totale:	A=1,5~8 (m)
Velocità:	n=180~1450 giri/min
Fluido sg:	γ ≤1,5
Temperatura del fluido:	T=0~180ºC
Viscosità del fluido:	n ≤600(mm2/s)
Diametro della pompa:	Ф250mm~1800mm

Struttura della pompa

1. Campana di aspirazione: il tubo di aspirazione delle pompe a flusso assiale verticale di medie e piccole dimensioni adotta spesso una campana di aspirazione; mentre le pompe a flusso assiale verticale di grandi dimensioni adottano spesso un canale di aspirazione a gomito o a campana, che guida l'acqua verso la girante con una perdita minima.
2. Girante: la girante è la parte principale della pompa a flusso assiale verticale, composta da pale, mozzo, cono guida acqua, ecc.
3. Corpo della girante
4. Pala direttrice: la pala direttrice è posizionata sopra la girante e la sua funzione principale è quella di eliminare il movimento rotatorio del flusso d'acqua e ridurre le perdite di carico. Allo stesso tempo, parte dell'energia cinetica del flusso può essere convertita in energia di pressione.
5. Anello di fondazione
6. Tubo centrale
7. Manicotto di protezione dell'albero
8. Albero della pompa: trasmette la coppia alla girante
9. Gomito
10. Cuscinetti: riducono il coefficiente di attrito dell'albero della pompa durante la rotazione
11. Scatola di tenuta: un dispositivo di tenuta della guarnizione è installato nel punto in cui l'albero della pompa passa attraverso il gomito di uscita.
12. Giunto intermedio: la parte di collegamento tra la pompa a flusso assiale verticale e il motore, che trasmette la potenza del motore alla pompa

Foto dettagliate Caratteristiche della pompaAbbiamo una lunga tradizione nella produzione di pompe a flusso assiale verticale affidabili, ad alta efficienza, di lunga durata e di grande diametro. Le nostre pompe a flusso assiale verticale altamente personalizzate soddisfano le esigenze degli utenti finali e vantano numerose referenze di pompe a flusso assiale verticale. Per l'installazione di grandi apparecchiature, forniamo anche servizi di installazione di pompe a flusso assiale verticale in loco o con assistenza tecnica a distanza. Un'ampia gamma di materiali di alta qualità è adatta a diversi fluidi: ghisa, acciaio al carbonio, acciaio inossidabile SS304, SS316, SS316L, 904L, acciaio inossidabile duplex CD4MCu, 2205, 2507...

Basato sulla tecnologia CFD, ottimizza le prestazioni idrauliche della pompa in modo più efficiente. Adottando l'algoritmo di ottimizzazione fornito da Isight, integra la piattaforma di ottimizzazione funzionale del software di modellazione 3D Catia, del software di divisione in griglia ICEM e del software di simulazione numerica CFX.

Configurazione della pompa:
